Электрический теплый пол под плитку – технология укладки Технология укладки электрического пола под плитку

О чем статья

Теплый пол под плитку своими руками: электрический .

Пол, облицованный керамической плиткой, при всех своих выраженных достоинствах имеет все же два серьезных недостатка. Во-первых, речь идет о том, что поверхность может становиться скользкой, особенно при попадании на нее влаги. И втрое – керамическое покрытие никак нельзя назвать теплым материалом. Хождение по нему босыми ногами или в домашней обуви в зимнее время бывает очень некомфортным, тем более при выходе, к примеру, из душевой кабинки или ванны.

Электрический теплый пол под плитку технология укладки

Первого негативного момента можно избежать, если сразу подбирать керамическое покрытие для помещений со специальной, нескользящей поверхностью. Вторая проблема также имеет решение – это электрический теплый пол под плитку технология укладки которого может несколько различаться, в зависимости от типа выбранной системы подогрева. Работа по монтажу электрического теплого пола – задача непростая, но тем не менее – вполне доступная для самостоятельного выполнения аккуратным и старательным хозяином квартиры или дома, без привлечения специалистов.

Каковы достоинства электрического теплого пола

Подогрев поверхности пола, облицованной керамической плиткой, можно осуществить монтажом водяных контуров, или же применив одну из существующих систем электрического нагрева. И тот, и другой тип могут использоваться как в качестве основного источника тепла, так и в роли дополнительного, повышающего комфортность помещений.

Водяной теплый пол, конечно, выигрывает в плане экономичности эксплуатации – его при соблюдении определенных условий даже можно подключить к существующей центральной системе отопления. Но вот себестоимость его монтажа и масштабность работ – несопоставимо выше, чем любого из электрических. Кроме того, электрический подогрев имеет и ряд других неоспоримых преимуществ:

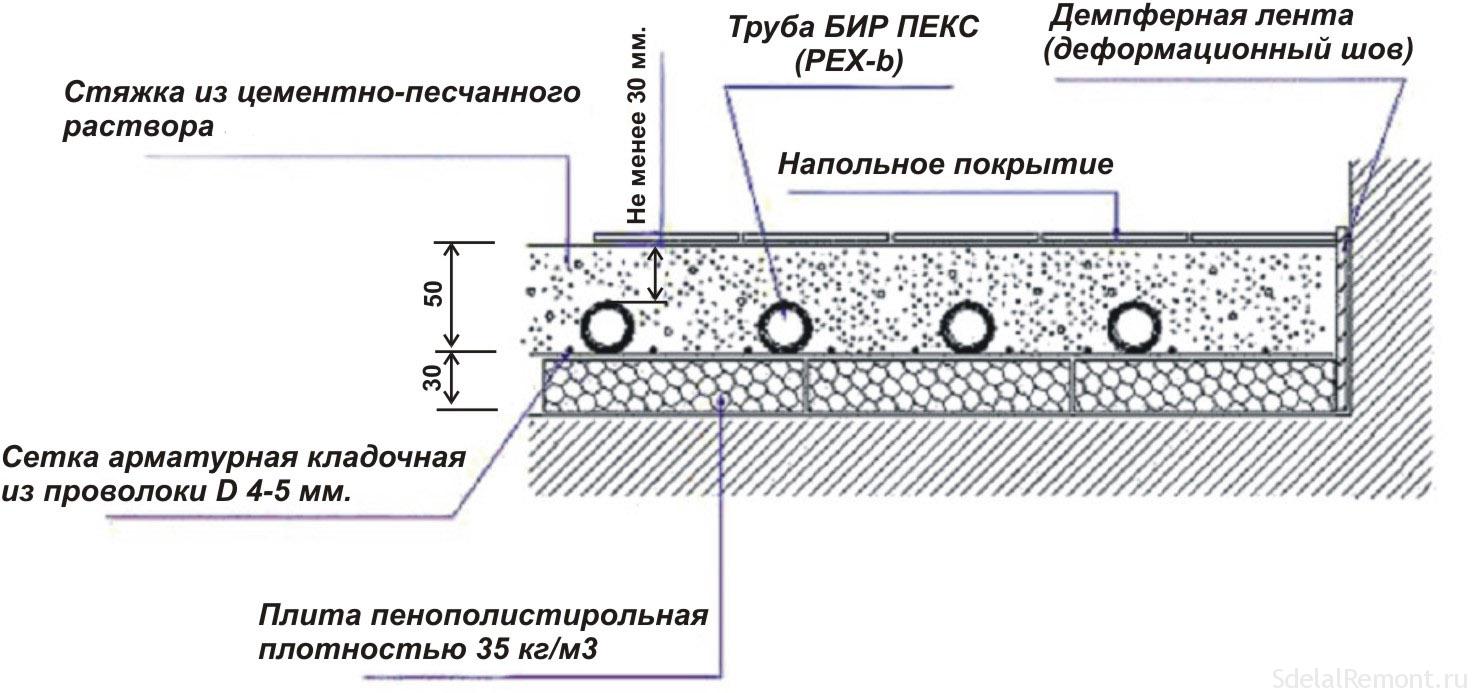

  • Любой водяной контур подогрева требует массивной стяжки. Если добавить еще и диаметр самих труб, то подъем уровня пола получается весьма значительный, что далеко не всегда позволительно в условиях городских квартир. Нельзя сбрасывать со счетов и возникающие при этом дополнительные нагрузки на перекрытия. А вот некоторые электрические теплые полы вовсе не требуют стяжки.
  • Сам по себе монтаж электрического теплого пола – значительно проще.
  • Полностью отсутствует риск скрытых протечек теплоносителя – исключена вероятность затопления нижних соседей.
  • Электрические теплые полы не требуют достаточно громоздкого и дорогостоящего регулировочного оборудования. Да и точной регулировке они поддаются гораздо легче.
  • Не требуется никаких согласительных процедур с коммунальными службами – главное, не выйти за выделенный лимит мощности подачи электроэнергии на квартиру или загородный дом.

Электрический подогрев пола создает наиболее комфортные условия для проживающих – равномерно прогреваемая поверхность отдает тепло, которое поднимается кверху, с постепенным снижением температуры по мере увеличения высоты.

Комфортное распределение температур при функционировании теплого пола по сравнению с классическим радиаторным или коллекторным отоплением

Керамическая плитка, выложенная поверх системы обогрева, превращается в емкий «аккумулятор» тепловой энергии – по ней приятно ходить разутым, а прогретый слой кафеля наиболее равномерно отдает тепло в помещение.

Существует несколько разновидностей теплых полов, которые могут укладываться под керамическую плитку. Технология монтажа каждой из них имеет свои собственные нюансы. Тем не менее, много и общего, особенно в плане подготовки помещения и требуемого инструмента.

Как подготовиться к укладке теплого электрического пола

  • Первое, н что обращается внимание – это степень утепленности базового основания пола. Если электрическая энергия будет уходить на абсолютно н ненужный нагрев плиты перекрытия или пола, уложенного по грунту, то хозяева просто разорятся на оплате счетов за потреблённые киловатты. Обычно теплые полы укладывают на основание, которое в своей структуре уже содержит слой термоизоляции – особо это важно для частных домов или для квартир, где снизу  расположено неотапливаемое помещение. При благоприятных условиях некоторые технологии монтажа электрического подогрева допускают ограничиться тонким фольгированным термоизолятором.
  • Второе – поверхность пола должна быть отремонтированной. Нет смысла укладывать систему обогрев и затем керамическую плитку, если поверхность имеет значительные неровности, трещины или щели, участки нестабильности или рыхлости старой стяжки.
  • Третье – в помещение, к месту планируемой установки терморегулятора должна быть подведена линия электропитания требуемой мощности с обязательным заземляющим контуром. Для нее следует предусмотреть отдельный автомат на распределительном щитке, и, желательно, обезопасить себя установкой защитного устройства – УЗО. По вопросам проводки линии имеет смысл обратиться к квалифицированному электрику.
  • Следующий вопрос – это приобретение терморегулятора с термодатчиком. В подавляющем большинстве случаев они не входят в комплект теплого пола, но без них его работа невозможна.

Терморегулятор с датчиком не входят в стандартный комплект электрического теплого пола

Терморегулятор можно выбрать на свой вкус – с электромеханическим или кнопочным управлением, со светодиодной или ЖК-индикацией, с различным дизайнерским и цветовым исполнением и т.п. Обычно все это приборы рассчитаны на установку в стандартное гнездо под розетку или выключатель.

Необходимо позаботиться и о комплекте инструментов:

  • Укладка теплого пола всегда подразумевает электромонтажные работы. Потребуется инструмент для резки проводов, снятия изоляции. Перед коммутацией проводов в терморегуляторе концы желательно залудить – значит, нужен паяльник и необходимые расходные материалы – припой, флюс. Для усаживания термоусадочных трубок лучше всего пользоваться строительным феном. Кстати, хотя в комплект теплых полов обычно входит определенной количество «термоусадки», неплохо бы иметь хотя бы небольшой собственный резерв.
  • В полу и стене потребуется вырезать штробы – для этого нужно иметь «болгарку» с диском по камню и перфоратор.
  • После укладки и коммутации электрической схемы потребуется провести контрольные замеры – общей проводимости цепи и ее сопротивления значит, необходим мультиметр. Рекомендуется также проверить сопротивление изоляции – это выполняется специальным прибором — мегомметром.

Мультиметр (слева) и мегомметр

  • Предстоят и общестроительные работы: иногда – это заливка стяжки, и в любом случае – укладка керамической плитки. Значит, должны быть подготовлены все необходимые инструменты – миксер (насадка на дрель) для замешивания строительных смесей и ёмкость для этих целей, шпатели – обычные и зубчатые, правило, валики и кисти для нанесения грунтовки, принадлежности для разметки и контроля – рулетка, линейка, строительный уровень, маркер или карандаш и т.п.

Некоторые инструменты потребуются в любом случае, другие – в зависимости от выбранной технологии укладки теплого пола. Об этом подробнее будет рассказано ниже.

Теплый пол кабельного типа

Виды обогревательных кабелей для теплого пола

Для начала будет рассмотрена система теплого пола с обогревательным кабелем. Прежде всего, необходимо определиться с ее разновидностью, так как кабель может быть одножильным, двужильным или с полупроводниковой матрицей.

  • Одножильный вариант относится к разряду самых недорогих. Проводник греется по обычному резистивному принципу, точно так же, как спираль утюга или ТЭНа.

Строение одножильного нагревательного кабеля

Цена на такие кабели невысока, но и работать с ними очень неудобно. Главная трудность в том, что оба монтажных («холодных») конца должны сойтись в одной точке в месте установки терморегулятора. Учитывая то, что пересечения кабеля на полу категорически запрещены, это очень усложняет, а иногда даже ограничивает возможности укладки.

  • Двужильный кабель в этом отношении – намного удобнее.

Замкнутость цепи здесь обеспечена наличием концевой муфты, «холодный» конец – всего один, и процесс укладки от этого намного упрощается. В роли «спирали» в разных моделях может выступать как один проводник, так и оба сразу.

Двужильный кабель резистивного типа

Основной недостаток обоих упомянутых кабелей – одновременный и равный нагрев по всей длине, что бывает не всегда удобно. И еще сама по себе схема исключает работоспособность системы нагрева при обрыве на любом участке обогревательного кабеля

  • Полупроводниковый саморегулирующийся кабель относится к инновационным разработкам.

Строение и принцип саморегуляции полупроводникового кабеля

Металлические провода здесь выполняют роль исключительно проводников, а нагрев происходит в расположенной между ними полупроводниковой матрице. Причем, чем выше температура на конкретном участке, тем меньше проводящая способность полупроводника, и тем ниже потребление энергии. Таким образом, исключается возможность перегрева, резко взрастает экономичность эксплуатации системы.

Полупроводниковый саморегулирующийся кабель пока что весьма дорогое «удовольствие», и если рассматривать варианты с позиций «цена – качество – удобство в монтаже», то оптимальным выбором становится двужильный кабель резистивного действия. О нем и пойдет речь ниже.

Как рассчитать необходимое количество кабеля

Работу всегда начинают с планирования схемы раскладки кабеля, места установки терморегулятора и подключения к сети питания.

  • Никогда не планируется укладка кабеля под стационарными предметами мебели – для корректной работы такой системы требуется постоянный теплообмен с воздухом, и при его отсутствии кабель может перегреться и выйти из строя.

Примерная схема укладки обогревательного двужильного кабеля

  • Отступ от стен и мебели должен быть не менее 50 мм, а от нагревательных приборов (например, радиаторов или конвекторов, стояков отопления и т.п.) – на менее 100 мм.
  • Категорически запрещается планировать укладку с пересечением кабеля.
  • Для эффективной системы топления принято ориентироваться на то, что кабелем должно быть закрыто около 70 ÷ 75% от общей площади помещения.

Основным параметрами планирования выступают требуемая длина кабеля и шаг между соседними петлями. Эти величины необходимо рассчитать, исходя из площади укладки (S), необходимого количества тепловой энергии для эффективного обогрева (Qs) и удельной тепловой мощности выбранной модели кабеля, рассчитанной на 1 метр его длины (Qкб). Откуда взять эти величины

  • несложно найти, измерив те участки, на которые будет укладываться кабель, вычислив и просуммировав их площадь.
  • Значение Q sпринимают равным:

Если теплый пол будет единственным источником отопления, то 180 Вт/м² в случае, когда комната расположена «на грунте» или над неотапливаемым помещением, и 150 Вт/м² – если снизу находится отапливаемое помещение.

— Если подогрев пола рассматривается как дополнительный источник тепла, то эти величины будут равны 130 и 110 Вт/м² соответственно.

  • Удельная тепловая мощность кабеля Qкб, Вт/погонный метр, в обязательном порядке указывается в технической документации изделия.

Подсчет ведется по двум формулам:

Требуемая длина кабеля равна:

L = S × Qs / Qкб

Имея значение длины, можно найти и шаг укладки кабеля – расстояние между параллельными петлями укладки:

N = 100 × S / L

Чтобы не утруждать посетителей сайта самостоятельными расчетами, размещен специальный калькулятор, предназначенный для быстрого и точного определения длины кабеля и шага укладки:

Перейти к расчётам

Кабели теплого пола не реализуются метражом — они выпускаются в ассортименте стандартизированных отрезков с установленными соединительной и концевой муфтами .  Поэтому, необходимо по полученному значению подобрать наиболее близкую длину из модельного ряда.

Кстати, может случиться и такое, что при большой площади помещения расчетная длина будет превышать возможные варианты, представленные в продаже. В этом случае придется разбивать пол на два участка, и для каждого проводить свои подсчеты исходя из его площади. Каждый контур при таком раскладе должен иметь собственный терморегулятор.

Когда с длиной кабеля определились, осталось найти расстояние между витками  (шаг укладки):

Перейти к расчётам

После проведения необходимых расчетов останется точно, в масштабе вычертить схему раскладки кабеля, чтобы руководствоваться ею в процессе монтажа – и можно приступать к практическим работам.

Процесс монтажа кабельного теплого пола под плитку

ИллюстрацияКраткое описание выполняемой операции
Нелишним будет еще раз проверить комплектность приобретенного «теплого пола». 1 – упаковка; 2 – паспорт изделия и инструкция по монтажу; 3 – бухта нагревательного кабеля требуемой длины; 4 – «холодный» соединительный провод, скоммутированный с кабелем соединительной муфтой; 5 – гофротрубка для расположения в ней термодатчика с сигнальным проводом; 6 – монтажная лента для фиксации петель кабеля на полу;

7 – пластиковая заглушка для гофротрубки.

Дополнительно приобретается терморегулятор с термодатчиком.
Имея перед глазами масштабированную схему укладки кабеля, можно приступать к работе.
В выбранном месте с помощью специальной коронки вырезается гнездо для установки подрозетника – здесь будет монтироваться терморегулятор. Высота его над уровнем пола может быть любой, удобной с точки зрения хозяев, но не менее 300 мм. Следует предусмотреть место так, чтобы оно впоследствии никогда не закрывалось стационарной мебелью или крупными бытовыми приборами.

Очень часто терморегулятор устанавливают неподалеку от выключателя освещения.

От готового гнезда вертикально вниз до уровня пола прорезается штроба прямоугольного сечения, примерно 20 × 20 мм. Она необходима для укладки в нее монтажных проводов и гофротрубки с кабелем термодатчика.
Целесообразно сразу в штробе закрепить два – три проволочных или иных хомута – чтобы впоследствии собрать все провода и трубку в один пучок.
Пол очищается от мусора и пыли.
Проводится грунтование поверхности пола составом глубокого проникновения. Это и обеспылит поверхность, и обеспечит хорошую ее адгезию с бетонным раствором будущей стяжки.
По всей площади пола настилается рулонный фольгированный утеплитель. Он послужит дополнительной термоизоляцией и будет способствовать отражению теплового потока, исходящего от работающего кабеля, вверх, в сторону помещения.
Фольгированный слой располагается наружу.
Соседние полосы или листы утеплителя укладываются вплотную встык, а шов между ними проклеивается металлизированным скотчем.
Следующий шаг – раскладка и фиксация к полу монтажных лент. Крепить их можно, в зависимости от вида базового покрытия, на дюбели или просто на саморезы.
Расстояние между соседними параллельными лентами – от 500 до 1000 мм.
Монтажные ленты очень удобны при раскладке кабеля. Однако, следует сделать важное замечание. Бывает, что близко к поверхности основания пола располагается слой гидроизоляции, и нарушать его сверлением отверстий под дюбели или вкручиванием саморезов - ни в коем случае нельзя.

Можно поступить следующим образом – застелить на всю поверхность пола прочную стекловолоконную армирующую сетку. К ней несложно подвязывать кабель при его раскладке, а кроме того – сетка послужит еще и дополнительным упрочением стяжки.

Начинается раскладка кабеля согласно схеме.   Первая фиксация к монтажной планке – около соединительной муфты, с таким расчетом, чтобы длины «холодного» конца хватило до терморегулятора, без натяга и пересечения с остальным кабелем.

Сам «холодный» провод можно до штробы расположить вдоль стены, уложив его между стеной и фольгированным утеплителем.

Петли кабеля укладываются в строгом соответствии с чертежом, с соблюдением рассчитанного шага. Специальные крепления на монтажной планке (отгибаемые «усики»), обеспечивают надежную фиксацию.
Если используется армирующая сетка, то кабель можно подвязывать пластиковыми хомутами – «галстуками».
Заканчивается укладка фиксацией кабеля в районе концевой муфты.
Далее, в гофротрубку вводится термодатчик с сигнальным проводом.
Головка термодатчика должна дойти до конца гофротрубки. Затем отверстие трубки глушится специальным входящим в комплект колпачком – чтобы не допустить попадания внутрь бетонного раствора при дальнейших работах.
Трубка с термодатчиком устанавливается строго посередине между витками обогревательного кабеля, фиксируется к монтажным планкам или арматурной сетке. Начиная от угла между стеной и полом гофротруба укладывается в вертикальную штробу. При этом радиус изгиба не должен быть меньше 50 мм – чтобы не заломить трубку и не пережать этим самым сигнальный провод.

Расстояние датчика от стены – 500 ÷ 600 мм.

В ту же штробу укладывается и монтажный «холодный» конец кабеля. Иногда здесь размещаются еще и провода подачи питания.
Все это собирается в единый пучок, фиксируется хомутами. Затем штробу можно заделать цементно-песчаным раствором или шпатлевочной смесью.
Проводят проверку проводимости цепи и уровня сопротивления уложенного кабеля – он должен соответствовать указанным в паспорте данным. Если есть возможность, проверяется и сопротивление изоляции. Затем, в соответствии со схемой термодатчика производят подключение к клеммам монтажных проводников обогревательного кабеля, термодатчика и сети 220 В. Рекомендуется перед коммутацией очищенные от изоляции кончики залудить. После этого проверяют работоспособность системы – производят кратковременное, не более 1 минуты, включение питания.  Так проверяется работа и панели управления, и самого кабеля – должен ощущаться его нагрев.

После проверки питание полностью отключается. Для полной гарантии лучше вновь раскоммутировать и снять терморегулятор – чтобы до пуска системы никто даже случайно не смог включить «теплый пол».

Многие производители теплых полов требуют для соблюдения условий гарантии составлять в паспорте точную масштабированную схему укладки кабеля.
На ней, с привязкой к конкретным размерам комнаты, должны быть показаны сам уложенный кабель, места расположения концевой и соединительной муфт, термодатчика и терморегулятора.
Чтобы обеспечить контакт будущей стяжки с основанием пола, в фольгированном утеплителе между витками кабеля прорезают окошки размером примерно 50 × 150 ÷ 200 мм.
Их обычно располагают в шахматном порядке с расстояние в ряду примерно 1000 мм друг от друга.
После этого по периметру помещения на стыке стены и пола рекомендовано проклеить эластичную демпферную ленту. Далее, устанавливается система маяков из металлических профилей с таким расчетом, чтобы толщина стяжки составила от 30 до 50 мм.

Готовится раствор для заливки, выкладывается на поверхность пола поверх уложенного кабеля …

… а затем равномерно распределяется и выравнивается с помощью правила.
Важно не допустить воздушных полостей – они резко снизят эффективность теплого пола и могут даже привести к локальному перегреву кабеля.
Стяжка должна застывать и набирать прочность до начала дальнейших работ не менее недели.
Рекомендуется первые 3 – 4 дня после первичного схватывания регулярно увлажнять ее водой и закрывать полиэтиленовой пленкой.
Через неделю можно перейти к укладке керамической плитки, после тщательного грунтования поверхности. Технология облицовки – обычная, но клей необходимо использовать такой, который рассчитан именно для теплых полов, то есть не боящийся температурных перепадов. Даже после того, как плиточные клей полностью застынет, включать подогрев нельзя – должно пройти не менее 4 недель с момента заливки стяжки. Категорически запрещено использовать нагрев для ускорения застывания строительных растворов.

Пуск системы следует осуществлять ступенчато – в первый день выставить, к примеру, 15 градусов, а затем ежедневно прибавлять по 5 градусов до достижения расчетной температуры.

Сетчатые обогревательные маты

Большой популярностью стали пользоваться специальные обогревательные маты. По сути – это тот же нагревательный кабель, но уже уложенный и зафиксированный на стекловолоконной сетке с определенным шагом.

Очень удобны в укладке сетчатые обогревательные маты

Цена на такие комплекты несколько выше, чем на кабели, но зато и укладка проще, и можно обойтись вообще без стяжки сверху – проводить облицовку плиткой прямо по уложенным матам.

Планирование укладки в целом такое же, как описывалось выше. Маты поступают в продажу с расчетом на различную площадь утепляемого пола – это следует учитывать при планировании и приобретении комплекта. Могут они различаться и по удельной теплоотдаче. Сопоставление этих двух параметров – площади и необходимой тепловой мощности, поможет подобрать нужный комплект.

Под такие маты не укладывается фольгированного утеплителя – стало быть, вопросы термоизоляции пола должны быть продуманы заранее.

Монтаж теплого пола с сетчатыми матами производится в следующем порядке:

ИллюстрацияКраткое описание выполняемой операции
Проверяется комплектность, приобретается необходимый для установки терморегулятор с термодатчиком.
На стене точно так же, как и в случае с кабелем, размечаются и прорезаются гнездо для подрозетника и штроба.
Но, в дополнение к этому, штроба размечается и на полу. Размер ее в сечении такой же – 20 × 20 мм, длина – 600 ÷ 800 мм от угла.
Вначале нарезаются «болгаркой» щели …
… а затем бетон можно выбрать перфоратором.
В итоге вертикальная и горизонтальная штробы должны сойтись в одной точке.
Можно сразу же, после уборки мусора, грунтовки и полного высыхания поверхности, уложить гофротрубку с термодатчиком. Размещение датчика в трубке и установка заглушки – такие же, как описывалось выше.

Трубка размещается вначале в горизонтальной штробе и фиксируется там …

… а затем укладывается и в вертикальную – до места установки терморегулятора.
Чтобы избежать залома, радиус поворота – не менее 50 мм.
После этого горизонтальную штробу с уложенной трубкой можно сразу же заделать плиточным клеем до уровня пола.
Начинается раскладка матов в соответствии с заранее составленной схемой. Требование такое же – кабеля нигде не должны пересекаться. Между соседними параллельными полосами мата обычно оставляют расстояние не менее 50 мм.

Первую полосу следует уложить так, чтобы термодатчик оказался в центре петли кабеля – и по ее длине, и по ширине

При необходимости изменить направление укладки, аккуратно, чтобы не задеть сам кабель, разрезается стекловолоконная сетка.
Мату придается нужное направление – и продолжается его укладка.
Как маты фиксируются на поверхности пола Изделия некоторых производителей имеют самоклеящуюся основу – их просто разглаживают и прижимают к загрунтованной поверхности пола – такой временной фиксации будет вполне достаточно до укладки плитки.

Если мат обычный, то и сетку, и кабели можно точечно фиксировать силиконовым термоклеем с помощью пистолета.

Существует еще одна разновидность таких матов – кабель закреплен на эластичных сетчатых лентах. В этом случае край мата крепится к специальным зацепам (они показаны стрелками). Эти элементы должны входить в комплект поставки — они имеют площадку с нанесенным самоклеящимся слоем.

После фиксации эластичных полос на зацепах, сам мат можно растягивать в нужном направлении. Это позволяет варьировать шаг между петлями.

Такие фиксаторы устанавливают в начале и в конце каждой полосы мата.
В остальном же все повторяется – основу можно разрезать для соблюдения схемы укладки кабеля.
Подобные маты хороши не только тем, что можно изменять шаг петель кабеля – появляется больше возможностей укладки на сложных участках.
Например, мат можно растянуть по диагонали или в виде трапеции.
После полной укладки мата проводятся контрольные измерения, коммутация, пробный запуск – здесь никаких особенностей нет.
Затем система обогрева полностью отключается – и можно переходить сразу к укладке керамической плитки.
Готовится плиточный клей (предназначенный именно для теплых полов). Затем состав участками выкладывается непосредственно на уложенный мат и аккуратно, чтобы не повредить кабеля, распределятся зубчатым шпателем.

Толщина клеевого слоя должна составить 10 ÷ 12 мм.

Прямо на этот слой клея и укладывается керамическая плитка.
При этом очень важно добиться равномерности распределения смеси, особенно в местах прохождения кабеля, чтобы не оставить даже малейших воздушных пустот.
Плитка прижимается плотно, соблюдение единой плоскости контролируется с помощью строительного уровня. Передвижение по облицованному полу допускается после истечения срока, указанного в инструкции клеевого состава. Однако к запуску самого теплого пола лучше все же переходить спустя 3 – 4 недели.

Пуск осуществляется так же, ступенчато, с постепенным нарастанием мощности нагрева.

Достоинством такой технологии укладки теплого пола является и то, что есть возможность даже не демонтировать старое кафельное покрытие. Достаточно будет для лучшего сцепления обработать его абразивом, придав для адгезии клея нужную шероховатость, или даже просто обработать специальной грунтовкой «Бетоноконтакт». Таким образом, можно быстро и без утомительных работ по демонтажу, и обновить керамическое покрытие, например, в ванной или на кухне, и придать ему все качества теплого пола.

Монтаж стержневого инфракрасного теплого пола под плитку

Еще одной разновидностью электрического теплого пола, отлично подходящего для дальнейшей облицовки керамической плиткой, являются инфракрасные стержневые маты.

Инновационный подход — инфракрасные стержневые маты

Они представляют собой две параллельные шины-проводника, между которыми с определенным шагом размещены нагревательные элементы 0 стержни, изготовленные из специального материала, имеющего свойство становиться под воздействием проходящего тока источником инфракрасного излучения, которое передает тепловую энергию на расстояние. Каждый из стержней – совершенно независим, и даже выход из строя одного или нескольких не нарушат общую работоспособность системы теплого пола.

Мало того, стержни имеют свойство саморегуляции – чем выше температура, тем меньше их потребление энергии. При достижении предельного нагрева они просто «запираются» это дает немалую экономию электроэнергии. Важно то, что такие стержневые маты можно размещать по всей площади комнаты, вне зависимости установки предметов мебели – перегрев им не грозит. И в дальнейшем можно проводить перепланировку, перестановку в интерьере, нисколько не опасаясь того, что это повредит работе теплого пола.

Принципиальная схема коммутации инфракрасных стержневых матов

Принципиальная схема монтажа такой системы обогрева пола представлена на рисунке, а сама технология укладки будет рассмотрена ниже в таблице.

1 – нагревательный стержень.

2 – токопроводящие шины.

3 – коммутационные провода.

4 – специальный коммутационное клеммное соединение.

5 – «холодные» провода. Могут быть предустановлены или также требуют самостоятельной коммутации.

6 – концевые изоляционные муфты.

7 – термодатчик.

8 – терморегулятор.

9 – кабели подводки сетевого электропитания.

ИллюстрацияКраткое описание выполняемой операции
Традиционно проверяется комплектность набора: 1 – стержневой мат необходимой длины, чтобы покрыть всю утепляемую поверхность пола; 2 – инструкция по монтажу и паспорт изделия; 3 – бухта коммутационного кабеля; 4 – гофротрубка с заглушкой для размещения термодатчика.  5 – комплект обжимных клемм – металлических гильз в термоусадочной оболочке.

6 – комплект термоусадочных трубок.

Приобретается отдельно терморегулятор с термодатчиком.
Еще одно обязательное приобретение – термоотражающий утеплитель.
Без такой подложки стержневой пол корректно работать не сможет.
Поверхность пола очищается от мусора и пыли, подвергается грунтовке, лучше всего – двукратной.
Подготовка гнезда под терморегулятор, вертикальной и горизонтальной штробы, установка термодатчика в гофротрубу и укладка самой трубы – такие же операции, как и при укладке сетчатого мата.
Сплошным покрытием настилается рулонный фольгированный утеплитель.
Стыки фиксируются водостойким или фольгированным скотчем.
Укладка стержневого мата начинается с участка, где будет расположен терморегулятор. Мат раскатывается по прямой между двумя противоположными стенами. Отступ от стен – порядка 100 мм.

Важно – термодатчик должен разместиться при этом строго между стержнями и примерно по центру ширина мата.

Теперь требуется изменить направление на противоположное.
Для этого кусачками разрезается токонесущая шина, дальняя от точки разворота.
Разрез должен проводиться строго по центру между стержнями.
Мат разворачивается, и продолжается его укладка. Такой порядок действий сохраняется до полного покрытия площади.

Условие -, суммарная длина мата не должна превышать 25 метров.

Чтобы полосы уложенного мата не сдвигались в ходе дальнейших работ, их можно зафиксировать на полу скотчем, сначала вдоль …
… а потом и поперек.
Когда мат разложен и зафиксирован, переходят к коммутации электрической схемы. Для этого в комплекте должна быть бухта кабеля.

Его сечение в полной мере соответствует потребляемой мощности стержневого мата.

В первую очередь необходимо соединить кабелем разрезанные и разнесенные концы токопроводящей шины. Для этого ее конец зачищается от изоляции.
Зачищенный проводник вводится с одной стороны в соединительную гильзу, которая в этом месте плотно обжимается, обеспечивая надежный контакт.
Затем готовится отрезок коммутационного провода нужной длины.
Конец его зачищается от изоляции.
Сразу надевается входящая в комплект термоусадочная трубка.
Ее пока сдвигают в сторону – она потребуется позднее.
Зачищенный конец кабеля вводится с другой стороны гильзы, где уже обжата токоведущая шина.
Клемма обжимается и со второй стороны.
Обжатая гильза прогревается строительным феном.
Термоусадочная оболочка будет после этого плотно облегать места контактных соединений.
Это еще не все – на клемму надвигается одетая раньше термоусадочная трубка и также прогревается феном.
В итоге соединение получает очень надежную двойную изоляцию.
Затем точно таким же образом проводится коммутация на втором обрезанном конце шины. Так обеспечивается целостность цепи. Если мат уложен в три и более полос – операция повторяется.

В некоторых моделях придется по такой же схеме подсоединить к мату и «холодные» концы, которые потом заводятся к месту установки терморегулятора.

Следующий шаг – установка концевых изоляционных муфт на дальних концах токонесущих шин.
Для этого на них надевают термоусадочные трубки, концы которых после прогрева плотно обжимают, добиваясь полной герметизации среза.
Далее следуют проверка цепи, проведение контрольных замеров, коммутация терморегулятора, пробный пуск – про все это уже было рассказано выше.
Если все функционирует нормально, систему полностью обесточивают, а затем переходят к подготовке к укладке плитки.
Для этого в фольгированном утеплителе между стержнями прорезаются прямоугольные или ромбовидные окошки – по аналогии с технологией укладки обогревательного кабеля.
Так будет выглядеть поверхность пола перед началом укладки плитки.
Одно из окошек обязательно должно прийтись на термодатчик.
Поверх мата можно залить тонкую, порядка 20 – 25 мм стяжку, но вполне допустимо сразу выполнять кладку керамической плитки.
Раствор распределяют зубчатым шпателем с максимальной осторожностью, добиваясь полной равномерности и заполнения всех пустот.
Укладку плитки осуществляют обычным образом, с постоянным контролем горизонтальности и толщины швов.
Главное условие для того чтобы теплый пол работал корректно - суммарная толщина слоя плиточного клей и самой керамической плитки должная быть примерно равна 30 мм.
Запуск системы подогрева пола – такой же, как и в случаях, о которых рассказывалось выше.

Нужно обязательно упомянуть, что существует еще одна разновидность электрических теплых полов – инфракрасного пленочного типа. Откровенно говоря, такая система подогрева больше подойдет для ламината, линолеума, ковролина, паркета или массивной доски.

Пленочный инфракрасный обогревательный элемент

С керамической плиткой плёночные элементы сочетаются не слишком удачно. Во-первых, трудно обеспечить надёжное сцепление всех слоев – основания пола, плиточного клея и кафеля – прорезать в пленке окна просто негде, а маленькие отверстия хорошего контакта не обеспечат. Во-вторых, что ни говори, слой на цементной основе существенно снижает уникальные эксплуатационные свойства таких инфракрасных обогревателей.

Тем не менее, мастера находят способы использования инфракрасных полов и в «союзе» с керамической плиткой. Например, поверх смонтированного плёночного пола укладывают листы водостойкого гипсокартона. Гипс слабо противостоит инфракрасному излучению, поэтому и плитка получает надежную ровную основу, и потеря свойств ИК-обогрева – не столь значительна.

Другой вариант – заливка над пленочными ИК-элементами тонкой стяжки с армированием, которая станет основанием для укладки плитки арома розовый плитка

Подобная методика хорошо показана в предлагаемом видеосюжете:

Видео — Пленочный инфракрасный пол под керамическую плитку

Технология укладки электрического теплого пола под плитку довольно трудоемкая, но все же под силу даже неопытному человеку. Чтобы читатели «Сам электрика» могли самостоятельно осуществить монтаж греющего кабеля (либо термомата), далее мы рассмотрим подробную инструкцию со схемой подключения и видеороликом!

Какому варианту отдать предпочтение

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого пола мы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные. Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т.к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Технология укладки

В данной статье мы рассмотрим укладку теплого электрического пола под плитку с использованием греющего кабеля, а также специального мата. Подготовительные работы будут аналогичными, отличие будет только в основном процессе.

Подготавливаем поверхность

Для начала необходимо удалить старое напольное покрытие и очистить поверхность от мусора. Если никаких дефектов нет, можно обойтись без стяжки (черновой). В том случае, если пол имеет неровности, необходимо изначально выровнять их раствором, толщиной от 3 до 7 см.

Создание схемы

Перед расчетными работами необходимо составить схему подключения электрического теплого пола под плитку, на которой отметить шаг укладки проводов либо нагревательного мата.


Рекомендации по составлению схемы:

  • от стен необходимо отступить не менее 10 см;
  • в местах установки мебели без ножек, а также бытовой техники укладывать материал запрещается (теплоотдача будет затруднена, и весь теплый воздух будет возвращаться назад к проводнику, что вызовет его перегрев и выход из строя);
  • не обязательно укладывать материал прямолинейно, можно аккуратно подрезать сетку, чтобы согнуть дорожку в нужном направлении (такой вариант позволяет сократить расход электроэнергии, акцентируя подогрев только на необходимых участках).

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2 потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2 (можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т.к. под ними укладывать материал запрещено). В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м2 и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Проверка старой электропроводки

Как Вы понимаете, для комнаты площадью 25-30 м2 потребуется достаточно мощный электрический теплый пол под плитку, который окажет заметную нагрузку на электропроводку в доме. Вы должны осуществить расчет сечения кабеля по току и определить, подходит ли Ваша проводка для новой системы обогрева. Если окажется, что диаметр жил не соответствует, необходимо обязательно заменить электропроводку в доме на новую, более мощную. Также проверьте, чтобы автоматический выключатель и УЗО соответствовали новой нагрузке по току.

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность. Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием. Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем. Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.


Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.

Установка датчика температуры

Чтобы осуществлять контроль и управление системой, необходимо установить специальный термостат и датчик температуры. Термостат представляет собой регулятор (механический либо электронный) с помощью которого можно выставлять оптимальный температурный режим, а также время включения/отключения системы. Его монтируют в стене, рядом с розетками.

Что касается датчика температуры, его нужно устанавливать в самом полу. Для этого создается специальная штроба в стене от термостата, которая строго вертикально направляется к перекрытию. Дальше датчик помещается в гофрированную трубу и ведется к месту контроля температуры электрического теплого пола под плитку. Этим местом выступает середина между двумя витками кабеля, при этом никаких пересечений вблизи быть не должно. Гофра защищает датчик от повреждений, а также позволяет обеспечить доступ к нему в любое время (к примеру, когда он выйдет из строя). Тот конец гофры, который будет находиться в стяжке, для надежности рекомендуется залить герметиком, чтобы раствор не попал внутрь.

Контрольная проверка обогревателя

Перед тем, как осуществить укладку кабеля (либо мата), необходимо замерить его сопротивление. Данная величина не должна отличаться от паспортных данных больше чем на 10%. Для этого нужно использовать специальный прибор – мультиметр (показан на фото ниже), которым также определяют где фаза, если отсутствует цветовая маркировка проводов. Если сопротивление соответствует номинальному, то можно осуществлять монтаж электрического теплого пола под плитку.

Крепление кабеля (либо термомата)

Теперь, когда поверхность будет уже полностью подготовлена, необходимо закрепить нагревательный элемент. Если Вы используете кабель, осуществите крепление с помощью монтажной ленты, как это показано на фото:

В данном случае также рекомендуется использовать пластиковые хомуты, которые сделают процесс крепления электрического теплого пола под плитку более простым и быстрым.

Расстояние между витками должно быть одинаковым по всей площади, иначе электрический нагрев пола будет неравномерным. Нагревательные маты укладывать легче, т.к. расстояние между витками выдержано по всей длине. Все что нужно – расстелить материал согласно схеме и правильно подключить к термостату.

Когда укладка электрического теплого пола под плитку будет завершена, нужно обязательно проверить правильность подключения, измерив сопротивление мультиметром. Получившееся значение должно совпадать с тем, которое Вы замерили перед укладкой.

Заливка стяжки

Для того чтобы сделать бетонный раствор Вам необходимо подготовить следующее соотношение материалов:

  • 4 части песка;
  • 1 часть цемента;
  • 5 частей щебня;
  • 0,6 части воды;
  • 1% от массы цемента специального пластификатора (придает раствор эластичности).

Следует отметить, что количество воды должно быть небольшим, иначе могут возникнуть трещины в стяжке. Что касается керамзита и перлита, их категорически запрещается добавлять в раствор, т.к. данные материалы нарушают теплообмен и являются одной из причин перегрева проводника.

Толщина пирога стяжки должна быть от 3 до 5 см. Выходить за пределы данных значений не рекомендуется. После заливки необходимо подождать до полного застывания раствора. Несмотря на то, что стяжка застынет через пару дней, ее полное высыхание произойдет только через 4 недели (а может и больше). До этого времени включать электрический теплый пол запрещается.


Также обращаем Ваше внимание на то, что стяжка требуется только в том случае, если используется нагревательный кабель. Термомат может сразу же после укладки служить основанием под клей для плитки.

Укладка плитки

После того, как стяжка схватится (2-3 дня), можно не теряя времени переходить к отделке пола плиткой. Делать это рекомендуется только при наличии опыта, ведь нужно следить за тем, чтобы поверхность была строго горизонтальной. Плитка «садится» на специальный клей, после чего установка электрического теплого пола под плитку считается оконченной!

Вот и вся технология укладки своими руками затирка швов плитки герметиком

Рекомендуем Вам просмотреть видео, в котором Вы сможете увидеть некоторые нюансы мероприятия:

Видео инструкция по монтажу теплого электрического пола

Также читают:

Укладка теплого пола в стяжку: технология электрического .

Керамическая плитка — почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы — система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

  • греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
  • электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
  • инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер — один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

  • Правильно подготовить основание.
  • Выбрать место для установки терморегулятора.
  • Уложить слой теплоизоляционного материала.
  • Уложить маты или греющий кабель.
  • Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 — Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 — Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями — его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 — Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор — устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент — система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем — наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 — Термодатчик и терморегулятор

Важный момент при монтаже теплого пола — правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола керамическая плитка pietra

Установка и монтаж тёплых электрических полов видео урок укладки

Еще недавно теплый пол был эксклюзивным элементом при обустройстве жилья. На сегодняшний день технология укладки электрического теплого пола довольно проста, потому практически каждый может установить этот элемент у себя в доме. Благодаря модернизированным технологиям изготовления такой конструкции можно получить экономную обогревательную систему имеющихся помещений.

Схема устройства электрического теплого пола.

Подбирать электрический теплый пол лучше всего исходя из особенностей имеющейся квартиры или частного дома. Выбранная система должна генерировать достаточное количество тепла, расходовать не слишком много электрической энергии, быть простой в монтаже.

Особенно важно обратить внимание на простоту монтажа в случае, если планируется выполнять установку электрического теплого пола своими руками.

Подобная система отопления может использоваться в любом помещении и под любое напольное основание. Ее можно укладывать и на улице.

Типы подобных систем, которые присутствуют на рынке строительства сегодня, имеют различную конфигурацию и большой диапазон показателей мощности. Это позволяет упростить выбор и купить обогревательную систему, которая полностью соответствует требованиям жилища. Существуют следующие виды систем теплых полов:

  1. Кабельный.
  2. Инфракрасный пленочный.
  3. Кабельный пол на основании.

Пример 1. Схема кабельного электрического теплого пола.

Главным рабочим элементом теплого пола подобного типа является провод для нагрева, который превращает электрическую энергию в тепло. Кабель состоит из нескольких токопроводящих жил, пленки из полиэфира, медного проводника, алюминиевого экрана и пластикового слоя для защиты.

Система обогрева при помощи кабеля является самой сложной. Устанавливать ее долго, потому что понадобится тщательно проложить кабель, соблюдая шаг. В конце нужно залить стяжку. Дополнительный слой стяжки может привести к значительной потере высоты комнаты. Этот момент является принципиальным при укладке пола в помещениях многоквартирных зданий. Недостатком подобной конструкции является и то, что ее невозможно укладывать под мебелью и устройствами сантехники. Среди преимуществ теплого пола подобного типа стоит отметить то, что нагревательный провод можно устанавливать в комнатах, которые имеют нестандартную планировку, а также для того, чтобы обогреть наружные элементы здания — отливы, стоки, крышу.

Вариант кабельного пола на основании

Пример 2. Схема кабельного пола на основании.

Вариант теплого пола подобного типа имеет маленькую толщину и является матом с сеткой, на котором закрепляется кабель для нагрева с сечением приблизительно 2,7 мм. Эту разновидность теплого пола достаточно просто устанавливать, потому что нагревающий кабель укладывается и фиксируется на основании. Процесс укладки будет заключаться только в раскладке и закреплении матов.

Пол с кабелем на основании является лучшим вариантом для монтажа отопительной системы под плитку, потому что толщины слоя смеси клея будет достаточно, чтобы маты находились в его толще. Если подобный вид теплого пола планируется устанавливать под ламинат или линолеум, то заливать стяжку будет нужно, но она необязательно должна быть большой толщины. Такой теплый пол не допускается устанавливать в зонах комнаты, где планируется размещать мебель или устройства сантехники.

Использование инфракрасной пленки

Схема подключения инфракрасной пленки.

Теплый пол этого типа состоит из пленки, которая складывается в два слоя, и углеродных элементов нагрева, имеет толщину приблизительно 0,5 мм. Преимуществом является то, что такая толщина теплого пола дает возможность не изменять высоту помещения.

Инфракрасный теплый пол имеет лучшие показатели энергосбережения, если сравнивать его с другими отопительными системами. В процессе его использования можно экономить до 60% электрической энергии. Укладывать электрический теплый пол с инфракрасной пленкой для нагрева проще всего — полоски пленки понадобится разложить на напольной поверхности, при этом не нужно учитывать расстановку мебели. Напольное покрытие можно устанавливать сразу, не заливая стяжку.

Пленочный инфракрасный теплый пол может быть установлен на любое основание — горизонтальное, вертикальное, под наклоном.

Достигается это путем сухого монтажа.

Пошаговая инструкция установки

Как распределить нагревательные элементы и узлы управления

Схема поэтапной установки электрического плинтуса.

Первым делом понадобится создать план установки теплого пола на бумаге. В местах, где проходят отопительные трубы или другие источники тепла, не допускается устанавливать нагревательные элементы. Связано это с имеющимися особенностями подобных нагревательных систем. Все одноконтурные элементы нагрева греются одинаково. Если присутствует ограничение по выходу тепла (к примеру, мебель без ножек) или будет поступать дополнительное тепло с улицы, то элементы могут перегреться и выйти из строя. Мебель в этом случае тоже можно повредить, перегрев ее.

В итоге должна получиться фигура неправильной формы, которая вписана в прямоугольник. По контуру получившейся фигуры и внутри ее нужно укладывать нагревательные элементы системы обогрева.

В этом и есть недостаток подобной системы обогрева. Если захочется переставить мебель, то следует знать, что это может существенно сказаться на работе системы.

Для отдельных комнат, даже если формально они разграничены, понадобится сформировать отдельные контуры с регуляторами и подводом питания. В процессе заливки стяжки между ними надо будет проложить по основанию пола демпферную ленту.

Когда на бумаге планировка будет начерчена, разметку можно переносить на пол.

В удобном месте на стенке нужно отметить позицию регулятора для отопительной системы. Здесь понадобится проделать отверстие под монтажную коробку и опустить штробы для пола. После того как будут выполнены подготовительные работы и распланировка, можно приступать к подсчету необходимого количества материала.

Как рассчитать количество материалов

Схема монтажа электрического пола.

Согласно расчету тепловых потерь каждой из комнат понадобится подобрать шаг укладки кабеля, после чего определить, какая длина провода будет необходима.

Если планируется установить пленочную систему, то расчеты выполняются еще проще: надо подобрать количество элементов, которые смогут покрыть имеющуюся площадь.

В расчеты нужно включить кабель для подключения терморегулятора к теплому полу, а также счетчика и терморегулятора к элементам обогревательной системы.

Следует знать, что подключать систему теплого пола напрямую к розетке не допускается.

После проведения расчетов, когда мощность всех теплых полов будет получена, нужно проверить общий ввод электричества на возможность выдерживать подобную нагрузку. Если имеющегося ввода недостаточно, то надо выполнить его замену и смонтировать подходящие предохранители.

Как подготовить основание для пола

Схема размещения теплого пола.

Если есть необходимость, старый слой стяжки надо демонтировать до поверхности.

Электрический теплый пол устанавливается после выполнения всех черновых строительных работ, то есть этот процесс необходимо выполнять после того, как будет произведена отделка стен и потолка, залита стяжка. В большинстве случаев по завершении черновых работ поверхность пола будет покрыта слоем пыли и мусора, на ней будут находиться элементы застывшего раствора штукатурки или цемента. Прежде чем монтировать теплый пол, необходимо очистить основание. Для этого надо снять затвердевшие куски строительной смеси шпателем или использовать растворитель. Напольная поверхность увлажняется водой, после чего сметаются остатки строительной смеси, мусора и пыли с помощью щетки.

Чтобы теплый пол мог работать качественно, при этом не перегреваясь, основание из бетона обязательно должно быть ровным.

Как выполнить укладку теплоизоляционного слоя для пола

Таблица свойств некоторых теплоизоляционных материалов.

Следует знать, что при функционировании система теплого электрического пола обязательно будет распространять тепло во всех направлениях. Именно поэтому нагреваться будет не только основание пола помещения, которое обогревается, но и бетонная поверхность, с которой соединены элементы нагрева.

Чтобы была возможность уменьшить потери тепла и исключить обогрев плит перекрытия, понадобится под теплый электрический пол смонтировать материал для теплоизоляции. Теплоизоляционный слой будет экранировать потоки тепла, отражать их и направлять в средину зоны обогрева. Тип и толщину теплоизоляционного слоя понадобится выбирать исходя из того, какое помещение располагается ниже — отапливаемое или неотапливаемое.

В процессе обустройства теплого пола в помещениях многоквартирных зданий, где снизу располагаются отапливаемые помещения, понадобится использовать рулонный материал теплоизоляции из фольги, который имеет толщину 3-5 мм. В этом случае рекомендуется использовать листовой или экструдированный пенополистирол. Надо разложить, состыковать и зафиксировать полосы изоляционного слоя, используя строительный степлер. Для того чтобы была возможность предотвратить сдвиг материала относительно напольной поверхности, нужно закреплять теплоизоляционный слой к бетонному основанию. Дополнительно рекомендуется проклеить места стыков полосок монтажным скотчем.

Если теплый электрический пол планируется закладывать в частном доме, где обогреваемое помещение будет располагаться над неотапливаемым, в качестве теплоизоляционного слоя следует использовать пенопласт или другой материал, который имеет толщину 8-10 см. Рекомендуется совмещать этот слой с фольгой.

Следует знать следующее:

  1. Если планируется установить теплый пол на неотапливаемой лоджии, то понадобится сформировать основательный слой утеплителя толщиной до 10 см. Использовать можно пенополистирол или минеральную вату.
  2. Если теплый пол является дополнением к основной отопительной системе, то в качестве подложки можно использовать вспененный полиэтилен, который покрыт фольгой.

Как подключить регулятор температуры и датчик

Процесс монтажа теплого пола.

Прежде чем начинать производить установку элементов нагрева теплого пола, понадобится смонтировать регулятор температуры и подсоединить к нему специальный датчик. Регулятор температуры, с помощью которого можно варьировать температурный режим работы пола, понадобится устанавливать на стену в подходящем месте на высоте минимум 30 см от напольной поверхности. Аппарат, который измеряет температуру нагрева, нужно закладывать в средину теплого пола на расстоянии 60-70 см от стенки, на которой размещается терморегулятор.

Схема подсоединения электрических теплых полов подразумевает подводку провода к регулятору температуры, который идет от элементов нагрева отопительной системы подобного типа, гофрированной трубы с датчиком температуры внутри и кабеля от центральной электросети. Если включить теплый пол в режим нагрева, на передней части регулятора температуры засветится индикатор, а элементы нагрева теплого пола на электричестве станут отдавать тепло.

Как укладывать элементы нагрева теплого электрического пола

Порядок укладки элементов нагрева теплого электрического пола.

Технология установки электрических теплых полов подразумевает выкладку компонентов нагрева с отступами от стенок около 5 см, от аппаратов нагрева — порядка 10 см. Укладка этой конструкции может производиться по всей площади помещения или только в той его части, где не планируется расставлять мебель, сантехнические устройства и другие предметы интерьера. Здесь все будет зависеть от выбранного способа установки теплого электрического пола. Важно помнить, что кабельный пол нельзя закладывать под мебель и устройства сантехники. Пол из пленки можно монтировать в любом месте, при этом не имеет значения, где располагаются напольные элементы обустройства комнаты.

Во время установки электрического пола закрепление полос с элементами нагрева к напольной поверхности производят, используя двусторонний скотч. Друг с другом маты можно соединить, используя монтажный скотч. В процессе устройства теплого пола с кабелем к бетонному основанию понадобится закрепить отрезки монтажной ленты с шагом 0,8-1 м, используя дюбели или саморезы. После этого провод нужно выложить с заданным шагом и закрепить на ленте.

Раскладывать нагревательный кабель нужно в виде змеи, где шаг между витками должен быть минимум 8 см. Рассчитать шаг можно следующим образом: число 100 умножается на площадь комнаты и делится на длину кабеля теплого пола.

При установке нагревательного кабеля нужно следить, чтобы провод не натягивался, не было резких перегибов и напряжения внутри.

На завершающем этапе укладки подобной конструкции необходимо залить стяжку слоем приблизительно 5 см. Она должна будет отстояться около 30 дней. Только по истечении этого срока можно монтировать покрытие пола.

Устройство теплых полов, которые имеют в основе инфракрасные элементы нагрева, удобно тем, что не нужно формировать стяжку — покрытие для пола можно устанавливать непосредственно на смонтированную систему обогрева. Технология укладки электрического теплого пола проста, нужно лишь приобрести все необходимые инструменты и материалы плитка на слой на стену

Укладка электрического теплого пола под ламинат и плитку

В последнее время все популярнее становится делать подогрев теплого пола. Дело не столько в моде, сколько в комфортных ощущениях — очень приятно в морозную или слякотную погоду ощущать тепло под ногами. Особенное удовольствие — становиться на теплую плитку. Теплый пол под плитку делают на основе водяного или электрического теплого пола. В этой статье речь пойдет об электрических нагревательных элементах, правилах и особенностях их укладки.

Устройство теплого пола под плитку

Кроме нагревательного элемента теплый пол комплектуется датчиком температуры и терморегулятором. Терморегулятор устанавливается на стену, к нему подключается датчик температуры, чувствительный элемент которого заливается в стяжку на расстоянии не менее 60 см от стены.

Устройство электрического теплого пола

Может ли работать теплый пол без терморегулятора Может, но расход электроэнергии будет большим, и очень высока вероятность того что из-за перегрева он выйдет из строя. Такой теплый пол под плитку будет неэкономичным и недолговечным. Потому лучше потратить некоторое количество денег при монтаже, но сэкономить при эксплуатации. Кстати, терморегуляторы есть простые — механические, есть посложнее — электронные, есть программируемые. Последние — самые дорогие, но именно они дают более высокий уровень комфорта — вы можете выставить время включения подогрева пола под свой график. Будете экономить деньги, но жить с комфортом.

Какой нагревательный элемент лучше укладывать под плитку

Под напольную плитку лучше всего уложить греющий кабель или кабельные маты. По сути это одно и тоже, но в разном исполнении. Еще можно использовать карбоновые маты, но они дороги, а технология изготовления отработана плохо — они быстро выходят из строя. Давайте чуть подробнее остановимся на всех вариантах.

Основные виды теплого пола под плитку

Греющий кабель под плитку

Греющие кабели бывают двух видов — резистивные и саморегулирующиеся. Резистивные всегда выделят на всем своем протяжении одинаковое количество тепла, а при перегреве могут перегореть. Потому необходимо следить чтобы сверху над кабелем не было ковров, не ставились надолго сумки, другие объемные предметы, ухудшающие теплоотвод. Для кабеля, уложенного в стяжку, это не так критично, потому что тепло распространяется по всей стяжке, но перегрев все-таки возможен, так что за этим надо следить. Тем не менее, если не знаете каким сделать теплый пол под плитку, подогрев которой будет служить основным источником тепла, один из вариантов — резистивный кабель. Это — самый недорогой вариант.

Теплы пол под плитку можно сделать с использованием нагревательного кабеля (резистивного однопроводного или двух проводного)

Еще стоит помнить, что резистивный греющий кабель бывает однопроводным и двухпроводным. Второй вариант несколько дороже, но проще в укладке — на терморегулятор надо заводить только один конец (у однопроводных — два).

Саморегулирующиеся греющие кабели способны изменять количество выделяемого тепла в зависимости от собственной температуры. Чем сильнее они нагреваются, тем меньше тепла выделяют. Потому перегреться, в принципе, не могут. Но могут выйти из строя. Так что сделать теплый под под плитку из саморегулирующегося кабеля — неплохой вариант, если вы согласны заплатить за греющий элемент немного больше (примерно на 30%).

Использовать можно резистивные или саморегулирующиеся термокабели

Недостатком обоих вариантов является необходимость раскладывать и закреплять кабель по схеме, что увеличивает время монтажа.

Наиболее распространенные схемы укладки греющих кабелей — змейка и улитка. Если делать теплый пол пол под плитку, скорее всего вам придется укладывать его змейкой. Только надо помнить об особенностях каждого их кабелей — при использовании резистивного кабеля план раскладки разрабатывается таким образом, чтобы под мебелью или крупной бытовой техникой кабель не проходил. С саморегулирующимся кабелем это не критично, но помогает уменьшить расходы — смысла подогревать мебель или технику нет.

Есть еще один отрицательный момент использования греющего кабеля — при повреждении греться перестает весь кусок кабеля целиком. При этом поиск неисправностей практически невозможен — все спрятано под плиткой. Но, надо сказать, что качественные кабели просто так не перегорают. Их можно повредить во время каких-либо работ. Это да. По другим причинам выход из строя — скорее исключение. Сделанный по правилам кабельный теплый пол под плитку работает на протяжении многих лет без сбоев.

Кабельные маты

Кабельные маты — это те же греющие кабели, но меньшего диаметра (4 мм против 7 мм обычных греющих кабелей), закрепленные на полимерной сетке. Такая форма выпуска значительно ускоряет монтаж. Маты просто раскатывают на подготовленное основание по разработанному плану, по ним сверху можно класть плитку на плиточный клей. В таком случае сделать теплый пол под плитку можно за день (если основание готово).

Основное правило укладки кабельных матов — резать кабель нельзя, сетку — можно

Принцип создания плана раскладки кабельных матов такой же — подогрева под бытовой техникой и мебелью не делают. раскатывать маты можно как вдоль длинной стены, так и поперек. Больше зависит это от выбранного места расположения терморегулятора.

Недостаток этого способа — система получается не очень инерционной. С одной стороны это хорошо — быстро пол нагревается. С другой — плохо. Также быстро он и остывает при выключении. Вывод — кабельные маты лучше использовать для повышения комфорта, а не для основного отопления. Если теплый пол под плитку вам нужен для повышения комфорта — выбор однозначный. Вам лучше использовать кабельные маты.

Карбоновые маты

Можно сделать теплый пол под плитку с инфракрасным подогревом. Для этого используют карбоновые маты. Внешне они похожи на связанные между собой стержни. Внутри стержней находится карбоновая паста. Если через нее пропустить ток, она излучает тепло в инфракрасном диапазоне.

Карбоновые маты

Способ укладки такой же, как у кабельных матов, да и технология такая же. Надежность таких матов должна быть выше, так как подключены к проводникам они параллельно, и при выходе их строя одного из стрежней, остальные продолжают работать. Но, по опыту эксплуатации, оказалось, что карбоновые стержни очень быстро отгорают в местах их крепления к электрическим проводникам. Так что через какое-то время подогрев становится неэффективным. Именно этот факт и высокая цена, являются основным недостатком. Возможно, через некоторое время проблему решат, и можно будет делать теплый под под плитку с карбоновыми матами. Пока этот вид обогревателя лучше не использовать.

Почему не стоит использовать инфракрасную пленку

Еще один вариант электрического подогрева пола — карбоновая пленка. Она тоже излучает тепло в инфракрасном диапазоне, но класть ее под плитку не стоит. Есть несколько причин. Первая — пленка отделяет слой клея и уложенную на него плитку от основания. В результате, при изменениях температуры, могут появиться взбухшие участи, плитка отвалится. Некоторые производители делают карбоновую пленку с перфорацией. Это улучшает ситуацию, но полностью проблему не решает- плитка отваливается.

Инфракрасная пленка — обычная и перфорированная

Вторая причина — цементно-песчаный раствор и плиточный клей разъедают пленку. Через некоторое время от нее остаются лишь лохмотья. Разрушение пленки ведет к нарушению электрических цепей, подогрев просто перестает работать. Пленочный пол — отличный вариант под ламинат или линолеум, но не под плитку.

Пирог теплого пола под плитку

Чтобы подогрев пола был эффективным и экономным, необходимо основание хорошо утеплить. Утепление необходимо независимо от того, частный дом или квартира в многоэтажке, бетонное основание или деревянное. Без утеплителя расходы на подогрев пола будут высокими, так как придется еще отапливать подпол или соседей снизу.

Утепление — обязательный этап, если требуется экономный обогрев

На бетонном основании

Лучший вариант утеплителя в стяжке — вспененный пенополистирол. Он дороже, чем пенопласт, но в разы лучше по характеристикам. Также подойдет вспененное стекло в любом его варианте — плиты, гранулы, стружка.

Толщина утеплителя зависит от условий (в частном доме зависит от устройства пола, климатической зоны, в квартирах — отапливаемое внизу помещение или нет), высчитывается в каждом конкретном случае. В среднем, для частных домов требуется пенополистирол толщиной 5-7 см, для квартир от второго этажа и выше — 2-3 см.

Сравнительная эффективность пенополистирола с другими материалами

Бетонное основание подготавливают — удаляют сор, пыль. Пенополистирол и вспененное стекло в плитах укладываются на ровное основание, потому, если ест перепады более -3 мм на квадратный метр, их удаляют (стесывают, замазывают) или заливают выравнивающую стяжку.

Подготовленное основание покрывают слоем гидроизоляции (обмазочные или пленочные материалы — по выбору), сверху кладут утеплитель. Плиты укладывают плотно, так чтобы швы не совпадали (вразбежку, как при кирпичной кладке). Если слоев утеплителя два, швы первого ряда должны перекрываться плитами второго.

На уложенный утеплитель кладут армирующую сетку (из проволоки диаметром 3 мм, с ячейкой 10*10 см), заливают стяжкой. Минимальная толщина стяжки 3 см. После созревания стяжки можно приступать к укладке теплого пола и плитки.

По лагам

В частных домах пол чаще всего делают на лагах. В этом случае под теплый пол под плитку также лучше использовать утеплитель — пенополистирол или вспененное стекло. Эти материалы не гниют, не проводят влагу, не деформируются под нагрузкой. Ими заполняют пространство между лагами, покрывается все слоем гидроизоляции (пленочной).

Устройство электрического теплого пола под плитку по лагам

На лаги настилают черновой пол, поверх которого кладут влагостойкий листовой материал (фанеру, ГВЛ или ОСБ). Желательно — в два ряда с разбежкой швов. Во влажных помещениях (ванная, баня, кухня) нужна дополнительная гидроизоляция. Лучше — обмазочная. При выборе состава необходимо смотреть, чтобы он был совместим с древесными изделиями и строительными клеевыми смесями. На подготовленное таким образом основание можно укладывать греющие элементы теплого пола и плитку.

Расчет мощности теплого пола

Теплый пол может быть использован как дополнительный источник тепла — для повышения комфорта, а может быть основным отоплением. Подход к выбору мощности при этом разный. В первом случае берут нагревательные элементы средней мощности — чтобы даже в холода они не работали на пределе возможностей.

В случае использования теплого пола как основного источника тепла требуется расчет. Для него необходимо знать два параметра:

  • потери тепла в помещении;
  • площадь, на которой будет расположен греющий элемент.

Определить потери тепла в помещении можно по специальной методике расчета. Эта услуга предоставляется специализированными конторами. Но можно ориентироваться на средние показатели. Они приведены в таблице. Только стоит учесть, что это — для помещений со средними теплопотерями в средней полосе России.

Нормы подогрева теплого пола

Площадь обогрева обычно меньше общей площади помещения, так как нагревательные элементы не располагаются под мебелью и бытовой техникой. Потому занимаемое ими пространство просто вычитается.

Как найти количество и мощность матов под плитку

Далее берем теплопотери помещения, делим на найденную отапливаемую площадь, получаем минимальную мощность, которую должен выдавать квадратный метр теплого пола. В соответствии с этим выбираем нагревательный элемент. В случае с матами это просто — производители указывают какое количество тепла выдает квадратный метр. Необходимо брать с запасом 25-30% от найденного числа. Этот запас нужен на время аномальных холодов, а также для того, чтобы нагревательные элементы не работали на пределе возможностей. Такой режим работы сокращает срок их эксплуатации.

Под крупной бытовой техникой и мебелью греющий кабель и маты не раскладываем

Как найти длину греющего кабеля

Если использовать решено греющий кабель, надо высчитать какое его количество потребуется. Для этого теплопотери помещения умножаем на 1,3 (это запас в 30%), затем делим на мощность одного метра выбранного греющего кабеля (есть в технических характеристиках). Получаем необходимый метраж. Эту цифру надо будет использовать при разработке схем укладки — кабеля должно быть не меньше.

Метраж зависит от мощности

Технология монтажа теплого пола под плитку

Если основание готово — пол утеплен, поверхность ровная, очищенная от пыли и мусора, можно начинать монтаж теплого пола. Клей для плитки нужно брать специальный — для теплого пола. Он имеет лучшие характеристики по теплопроводности. В технологии укладки кабельных/карбоновых матов и кабеля в муфтах есть разница.

Технология монтажа теплого пола под плитку зависит от типа используемого элемента

Если используем маты

Есть два способа сделать теплый пол под плитку с кабельными матами. Первый — более правильный, но затратный и инерционный, второй — требует меньше денег, но больше времени. Сначала опишем «правильный» монтаж матов:

  • На стене подготовить место под установку термостата. Он устанавливается как обычная розетка: делают отверстие в стене, устанавливают подрозетник. Разница в том, что для подключения терморегулятора требуется две штробы — одна идет сверху, по ней подводится питание от электрошкафа, вторая идет вниз — по ней прокладываются соединительные кабели от матов/кабеля.
  • Для улучшения сцепления стяжки и плиточного клея поверхность обрабатывают грунтовкой.
  • На подготовленное основание согласно плану раскладываются кабельные маты теплого пола. Провода выводят к установленному термостату.

    Разница в порядке монтажа греющих матов и кабелей

  • Укладывается датчик температуры. Чтобы была возможность его заменить, его лучше засунуть в гофрошланг, конец которого заизолировать — чтобы не попал в него раствор. При проблемах с датчиком, его можно будет вынуть, заменить исправным.
  • Разводится клеевой состав, он равномерно наносится на пол слоем в 2,5-3 см. При этом надо следить чтобы не образовывалось воздушных карманов. Их наличие — гарантированный выход нагревательного кабеля из строя.
  • При помощи зубчатого шпателя с широким зубом на поверхности клея делают бороздки, затем укладывают плитку.

В описанном случае идет большой расход плиточного клея, а он недешевый. Система получается инерционной — греться будет долго. Есть другой вариант — нанести на обработанный пол 4-5 мм клея, расстелить мат, «утапливая» его в клее. Сверху нанести еще слой 3-4 мм. Через двое суток или больше можно класть плитку. Этот способ требует большего количества времени, но снижается расход плиточного клея, прогреваться пол будет быстрее.

Особенности укладки греющего кабеля

По той же технологии укладывается греющий кабель. С той только разницей, что можно использовать не клей, а цементно-песчанный раствор (лучше — с добавками для повышения теплопроводности). Толщина слоя — не менее 3 см (максимальная — 7 см). После схватывания стяжки (порядка 7 дней при температуре выше 20°C) можно класть плитку.

Сначала прибить фиксирующие ленты, затем установить маяки, и потом укладывать кабель -ходить по нему нельзя

Кабель надо выкладывать по выбранной схеме, с определенным расстоянием, для этого используют полосы-фиксаторы. Их прибивают к основанию с шагом 50 см, раскладывая кабель, зажимают его при помощи лепестков-фиксаторов. При раскладке кабеля сначала монтажные концы выведите к терморегулятору, закрепите их там. Потом можно укладывать все оставшееся.

Теплый пол под плитку: электрическое подключение

Перед началом монтажа греющих кабелей или матов первым делом проверяете сопротивление. Оно должно совпадать с указанным в паспорте. Допустимы небольшие отклонения — погрешность приборов и разная температура. Но разница не должна быть критической. Если все нормально, можно начинать монтаж.

Как уже говорили, сначала заводятся «холодные» концы греющих кабелей к установленному терморегулятору, затем раскладывается кабель или маты. При этом надо продумать порядок действий так, чтобы не пришлось ходить по кабеля — делать это категорически нельзя. Кстати, ходить надо в обуви на мягкой подошве и следить за инструментами.

Теплый пол под плитку — подключение к терморегулятору

На каждом терморегуляторе гнезда подключения подписаны. Кроме того есть подробная инструкция, где написано что и куда подключать. В общем, порядок такой:

  1. Подключается датчик температуры к гнездам NTC.
  2. К клеммам подписанным «LOAD» или со схематическим изображением сопротивления подключаем холодные концы кабеля. Если их несколько — «садим» параллельно.
  3. К клеммам обозначенным L и N подключаем фазу и ноль соответственно.

Порядок подключения именно такой — питание подаем в последнюю очередь, предварительно убедившись что автомат на щитке отключен. Теперь вы знаете, какой теплый пол под плитку лучше в каком случае, как его укладывать и подключать плитка в прихожей в квартире фото

Related articles

Mapei Kerapoxy №145 Охра затирка для швов плитки 2 кг. Затирка для плитки 1 кгНа сайте СкидкаГИД вы можете купить Затирка Bergauf Kitt карамель 2 кг по . Затирка для плитки.,На сайте СкидкаГИД вы можете купить Затирка Kesto Kiilto №10 белый 1 кг . Затирка для плитки .,Купить затирку для плитки; . Литокол » Litochrom 1-6 C.610 гиада Затирка для швов (2 кг) . 1 кг. Расход .

Нажимные люки под плитку и мозаику купить в Киеве и . Люк для плитки нажимнойПредлагаем купить Люк под плитку нажимной . позволяют использовать для крепления плитки .,Люк под плитку (нажимной) . Нажимную конструкцию люков для плитки используют для любой .,Для мозаичной плитки изготовим люк под . нажимной люк будет открываться в 3 движения:

Как класть плитку на стену правильно: мастер-класс по . Как укладывать кафельную плитку на стеныБольше подробностей на http://doctorlom.com/item158.html Легко и быстро укладывать плитку на ровную .,Главная Разное Как укладывать плитку . (укладывать) кафельную . стены, укладывать .,Плитку укладывают на . поверхность стены. Как . лучше укладывать к полу или .

Источники статьи

<< Go back to the previous page

Last modified November 4th, 2018
